Vida útil de les juntes tòriques NBR, EPDM, HNBR i FKM
[04-12-2025]|Per Xiamen Jinshun Segellat Technology Co, Ltd Annie Xu
Taula de continguts
- Introducció: Per què és important-la vida útil de l'anell tòric
- Com segellen les-anelles tòriques-i per què finalment fallen
- Límits de temperatura i mecanismes de falla de-temperatura baixa
- Formulació del material i densitat d'enllaç
- Ús del mètode d'Arrhenius per predir la vida útil de l'anell O-
- Influència de la -mida de la secció transversal i la taxa de compressió
- Influència de la bretxa del segell (gap d'extrusió)
- Influència dels mitjans: aire, aigua, oli, productes químics
- Resum de comparació de tota la vida per a NBR, EPDM, HNBR i FKM
- Recomanacions pràctiques de disseny per a una vida útil més llarga del segell
- Preguntes freqüents sobre la vida útil de l'anell O-
- Crida a l'acció: associar-se amb un fabricant fiable d'-anell tòric de la Xina
-anell tòricsón un dels components de segellat més senzills però més utilitzats en l'enginyeria moderna-des de sistemes de tractament d'aigua i motors d'automòbil fins a maquinària d'alimentació, bombes, compressors i equips hidràulics. El seu rendiment-a llarg termini té un impacte directe en:
- fiabilitat de la màquina
- intervals de manteniment
- seguretat
- eficiència del sistema
- cost operatiu de tota la vida
Malgrat la importància,la literatura tècnica rarament ofereix una avaluació pràctica, basada en dades-de la vida útil-de l'anell tòric. Aquest article omple aquest buit explicant:
- com fallen les -anelles O
- com influeixen la temperatura, el conjunt de compressió, els mitjans i la geometria en la vida útil
- com utilitzar el model d'envelliment d'Arrhenius per estimar la vida útil real
- diferències de vida útil entre les juntes tòriques NBR, EPDM, HNBR i FKM
Aquestes troballes es basen en experiments-a llarg termini que utilitzen condicions de límit definides perquè els compradors, els enginyers i els OEM puguin fer prediccions precises de tota la vida.
Per entendre la durada d'una junta tòrica-, hem d'entendre-hocom segella.
Una junta tòrica-segella mitjançant dos mecanismes clau:
(1). Segell de contacte (compressió inicial)
Quan s'instal·la, l'anell O-es deforma i pressiona contra la ranura i les superfícies d'acoblament.
Aquest contacte crea elforça de segellat inicial.
(2). Energització per pressió
A mesura que augmenta la pressió del sistema, l'anell tòric -es deforma encara més i es generaforça de segellat addicional.
Això fa que les -anelles tòriques puguin segellarpressions molt altes-sovint per sobre de 100 bar.
Quan falla una junta tòrica-?
La fuita es produeix quantampocd'aquests efectes de segellat desapareix:
A. Pèrdua d'elasticitat (conjunt de compressió)
Amb el temps, la goma perd la seva capacitat de rebot.
Si l'anell O-ja no pressiona contra les superfícies de segellat, comença la fuita.
B. Pèrdua de contacte (contracció o refredament)
A baixes temperatures, el cautxú es contrau.
Si la contracció supera la capacitat de l'{0}}O{0}}per mantenir el contacte → fuga.
C. Degradació del material (envelliment)
Les altes temperatures, l'oxigen, els additius d'oli o els productes químics causen:
- escissió de cadena
- reticulació secundària
- enduriment
- esquerdant
- fragilitat
Aquest envelliment ésirreversible, a diferència de la contracció reversible de la-temperatura freda.
La capacitat de segellat a baixa-temperatura està controlada per:
- temperatura de transició vítrea (Tg)
- Valor TR-10 (temperatura al 10% de retracció)
- fixat per compressió a baixa temperatura
- pressió de contacte
Per sota de Tg, el cautxú es torna rígid.
Per sota de TR-10, el segellat esdevé poc fiable.
Exemple de fuga de-temperatura baixa (pressió de prova d'1 bar)
| Material | Temperatura de disseny (graus) | Temperatura de fuita (± 2 graus) |
|---|---|---|
| FKM1 | –21 | –35 |
| FKM2 | –7 | –20 |
| FKM3 | –27 | –31 |
| FKM5 | –33 | –44 |
| FKM7 | –33 | –41 |
| FKM8 | –33 | –41 |
| EPDM | –47 | –61 |
| VMQ | –45 | –63 |
EPDM i VMQ funcionen millor a baixes temperatures, mentreFKM varia àmpliament segons la formulació.
Límits de temperatura alta-pressió baixa- (prova de 100 bar)
| Material | TR-10 (grau) | Temperatura de segellat més baixa (100 bar) |
|---|---|---|
| HNBR | –36 | –41 |
| FKM-LT | –31 | –31 |
| FKM-ULT | –40 | –41 |
Una pressió més alta millora el segellat-a baixa temperaturaperquè l'energització de pressió compensa la rigidesa.

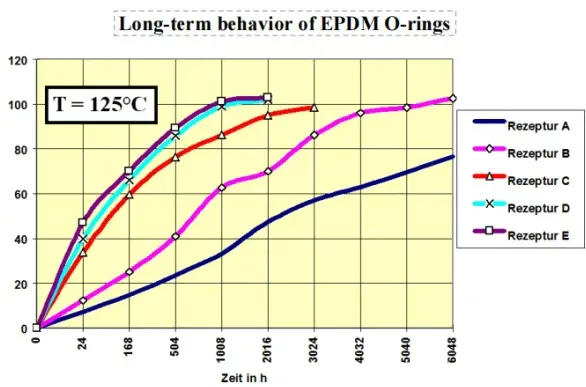

Dues -anelles tòriques fetes amb "el mateix polímer" poden comportar-se de manera completament diferent.
Per què?
Perquè la vida útil depèn en gran mesura de:
- sistema de curat (peròxid, sofre, òxids metàl·lics)
- densitat de reticulació
- tipus de farciment i càrrega
- pes molecular del polímer
- estabilitzadors i antioxidants
Principi clau
Una junta tòrica - "tou" amb excel·lents propietats inicials pot envellir dràsticament més ràpid que un compost reticulat correctament.
El material mal curat pateix de:
- conjunt de compressió més ràpid
- pèrdua més ràpida d'elasticitat
- vida útil més curta
- major risc de degradació tèrmica
L'envelliment dels elastòmers a temperatura elevada és areacció química.
Per tant, segueix elEscala d'Arrhenius, on la velocitat de reacció es duplica aproximadament cada augment de 10 graus.
L'equació d'Arrhenius us permet estimar la vida útil a la temperatura de funcionament real basant-vos en proves més curtes d'{0}}alta temperatura.
Exemple (NBR): multiplicadors de la vida útil de proves a-llarg termini
| Caiguda de temperatura (graus) | Factor de vida conservador | Factor de vida optimista |
|---|---|---|
| 200 → 190 | 1.41 | 1.50 |
| 150 → 140 | 1.57 | 1.71 |
| 120 → 110 | 1.69 | 1.87 |
| 100 → 90 | 1.79 | 2.00 |
| 90 → 80 | 1.85 | 2.08 |
| 70 → 60 | 2.00 | 2.28 |
| 200 → 150 | 7.19 | 10.47 |
| 150 → 100 | 12.21 | 19.66 |
| 100 → 50 | 26.41 | 49.44 |
Això permet predir si una junta tòrica-durarà:
- 1 any
- 3 anys
- 10 anys
- o fins i tot 20+ anys
sota condicions tèrmiques i ambientals específiques.
El-secció transversal (CS)de l'anell O-afecta fortament el comportament d'envelliment.
-Seccions transversals petites (1,5-1,78 mm)
- relació superfície-a-volum molt alta
- l'oxigen penetra més ràpidament
- envelliment significativament més ràpid a altes temperatures
- El conjunt de compressió augmenta ràpidament
Large Cross-Sections (>3,53 mm)
- la penetració d'oxigen és limitada
- l'envelliment s'alenteix
- augmenta la vida útil
Taxes de compressió recomanades
| -Secció transversal (mm) | Compressió recomanada |
|---|---|
| 1,78 mm | ~25% |
| 3,00–4,00 mm | 20–22% |
| 6,99 mm | 15–20% |
Sota-compressió → fuga
Sobre-compressió → envelliment accelerat
Un buit d'extrusió més gran augmenta:
- estrès local
- conjunt de compressió
- fluïdesa del material
- risc d'extrusió a pressió
Per tant, la vida útil disminueix dràsticament a mesura que augmenta la bretxa.
Regla general:
Com més gran sigui la bretxa, més curta serà la vida útil de la junta tòrica.
Exemples de tota la vida (NBR i FKM)
(La descripció conceptual ha conservat-els gràfics reals s'han omès.)
- Una bretxa estreta admet una llarga vida.
- Una gran bretxa redueix la vida útil entre un 30 i un 70%.
Els mitjans de comunicació tenen una gran influència en l'envelliment.
Aire / Oxigen
- fort ambient oxidant
- accelera l'envelliment
- especialment nociu per sobre dels 100 graus
Aigua
- protector per EPDM
- nociu per a FKM a altes temperatures
Oli
- sovint allarga la vida útil del NBR
- elimina l'oxigen
- redueix la velocitat d'oxidació
Exemple: EPDM en aire vs. aigua
| Condició de prova (125 graus) | Aire (%) CS | Aigua (%) CS |
|---|---|---|
| 24h | 4.6 | - |
| 1008h | 31.1 | 24.7 |
| 2016h | 47.5 | 26.2 |
| 3024h | 63.8 | 31.6 |
L'EPDM dura molt més a l'aigua que a l'aire.
Exemple: EPDM vs. FKM a 150 graus
| Material | Mitjana | Conjunt de compressió (%) |
|---|---|---|
| EPDM70 | Aire | 62.8 |
| EPDM70 | Aigua | 24.0 |
| FKM70 | Aire | 14.7 |
| FKM70 | Aigua | 94.4 |
FKM funciona excel·lentment a l'aire, però envelleix molt ràpidament en aigua calenta.
És per això que NO es recomana FKM per al segellat d'aigua calenta-a llarg termini-.
| Material | Resistència a la temperatura | Envelliment a l'aire | Envelliment a l'aigua | Resistència química | Comportament típic de tota la vida |
|---|---|---|---|---|---|
| NBR | –30 a +100 graus | Mitjana | Bo en oli | Bo en olis, pobre en ozó | Equilibrat, econòmic |
| EPDM | –50 a +150 graus | Mitjà-pobre | Excel·lent | Excel·lent per a aigua/vapor | El millor per a sistemes d'aigua |
| HNBR | –40 a +150 graus | Bé | Bé | Excel·lent per a combustibles/olis | Resistent a alta pressió |
| FKM | –20 a +200 grau | Excel·lent | Pobre | Excel·lent resistència química | Llarga vida útil a l'aire calent, no a l'aigua |
(1). Trieu el material adequat
- Aigua → EPDM
- Oli/combustible → NBR o HNBR
- Aire d'alta temperatura → FKM
- Baixa temperatura → EPDM o VMQ
(2). Mantenir la temperatura de funcionament per sota del límit del material almenys 20 graus
Això allarga molt la vida útil.
(3). Minimitzar la bretxa d'extrusió
Feu servir-anells de seguretat si cal.
(4). Seguiu les pautes de compressió adequades
La-compressió excessiva accelera l'envelliment.
(5). Assegureu-vos que el material estigui curat correctament
Bé-els materials enllaçats duren molt més.
(6). Eviteu l'exposició excessiva a UV, ozó o productes químics
(7). Per a aplicacions-crítiques de tota la vida, utilitzeu la predicció d'Arrhenius
Això pot estimar si un segell durarà 5, 10 o fins i tot 20 anys.
1. Quant de temps duren normalment les-anelles tòriques?
Depenent de la temperatura, el material i el suport, les juntes tòriques -poden durar3–20+ anys.
L'alta temperatura és el major assassí de la vida.
2. Les juntes tòriques més grans-duren més?
Sí.
Les seccions transversals més grans-envelleixen més lentament perquè la difusió d'oxigen es redueix.
3. Per què falla l'FKM a l'aigua calenta?
L'aigua calenta i el vapor ataquen l'estructura del polímer de FKM, provocant una ràpida inflor i pèrdua d'elasticitat.
4. És l'EPDM la millor opció per als sistemes d'aigua potable?
Sí.
L'EPDM té una excel·lent resistència a l'aigua, el vapor i les cloramines.
5. Els càlculs d'Arrhenius poden predir realment la vida-de l'anell tòric?
Sí-quan es controlen les condicions del límit i s'entenen els efectes dels mitjans.
Xiamen Jinshun Sealing Technology Co., Ltd.
ProfessionalFabricant i exportador d'-anell tòric de la Xina
OEM / ODM per a marques globals • Qualitat estable • Preus competitius • Lliurament ràpid
Subministrem:
- Anell O-NBR
- Anell O-d'EPDM
- Anell tòric HNBR
- Anell tòric FKM (Viton).
- Segells de goma modelats a mida
- Mides d'anell tòric no-estàndard-
📩 Busqueu una associació a l'engròs, distribució o OEM/ODM?
Contacta amb nosaltres ara a:https://www.jinshunsealing.com/
Ajudem-vos a crear productes de segellat d'alta-fiabilitat per als mercats globals.
